智能霧樁系統
一、中本信AI智能云霧--新型噴霧抑塵降霾系統簡介
中本信AI智能云霧裝置，能夠產生直徑約在1—150微米的水霧顆粒，對懸浮在空氣中的粉塵——特別是直徑在10微米以下的可吸入粉塵顆粒進行有效的吸附，使粉塵受重力作用而沉降，從而達到抑塵作用。為業界在抑制直徑10微米以下呼吸性粉塵技術應用方面的提供又一新方案，綜合經濟和技術指標達到同類抑塵裝置國內先進水平。實踐證明，粉塵可以通過水霧被粘結而聚結增大，但那些最細小的粉塵只有當水滴很小（如水霧）時才會聚結成團。如果水霧顆粒直徑大于粉塵顆粒，那么粉塵僅僅跟隨水霧顆粒周圍的氣流運動，水霧顆粒和粉塵顆粒接觸很少或者根本沒有接觸從而達不到水霧抑塵作用。如果水霧顆粒和粉塵顆粒大小接近，粉塵顆粒隨氣流運動時與水霧顆粒碰撞、接觸而粘結在一起。水霧顆粒越小，聚結的可能性越大，隨著聚結的粉塵團變大，從而很容易降落。水霧對粉塵的“過濾”作用就這樣形成了。
中本信AI智能云霧--新型噴霧抑塵降霾系統是在引進國外先進技術的基礎上，針對中國國情和中國城鎮、工礦、科研場所的特殊工況，通過學習和創新，推出的具有行業領先的系統產品。該機型創造性地把干霧、霧炮、噴淋抑塵結合在一起，優化在一個系統中，從噴嘴到最遠端形成小于50μm的霧簾，0—360度可調旋轉，其采用智能云無線控制系統，購置成本和使用成本更低，節水性佳，抑塵效果更加明顯。中本信AI智能云霧抑塵裝置采用模塊化設計技術。由中本信AI智能云霧抑塵主機、AI智能云霧霧化分站、專用連接管線自動控制單元等組成。
1、中本信AI智能云霧---新霧樁的特點
★ 采用 AI智能云 無線智能控制，輕觸手機即可完成，可與粉塵檢測聯動；
★ 耗水量小，單個站點用水量?jī)H為45L/min；適用于城市道路、廣場、小區。更適用于工礦企業情況其物料濕度增加重量比0.2%-0.5%,物料(煤)無熱值損失，無二次污染；
★ 較高性價比：設備投入少，運行、維護費用低；
★ 占地面積小，操作方便；
★ 適用于無組織排放，各種場所、空間的污染源均可使用；
★ 在污染的源頭——起塵點進行噴霧抑塵降霾治理；
★ 抑塵效率高，針對25μm以下可吸入性粉塵治理效果高達96%；
★ 水霧顆粒為3～50μm，在抑塵點形成濃而密的霧團；
★ 大大降低粉塵爆炸幾率，可以減少消防設備投入；

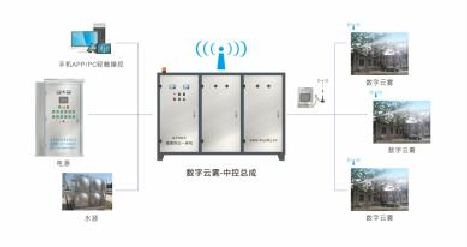

2、系統構成（AI 智能1.0版）
設備介紹為通用性，具體配置及選型依現場為準

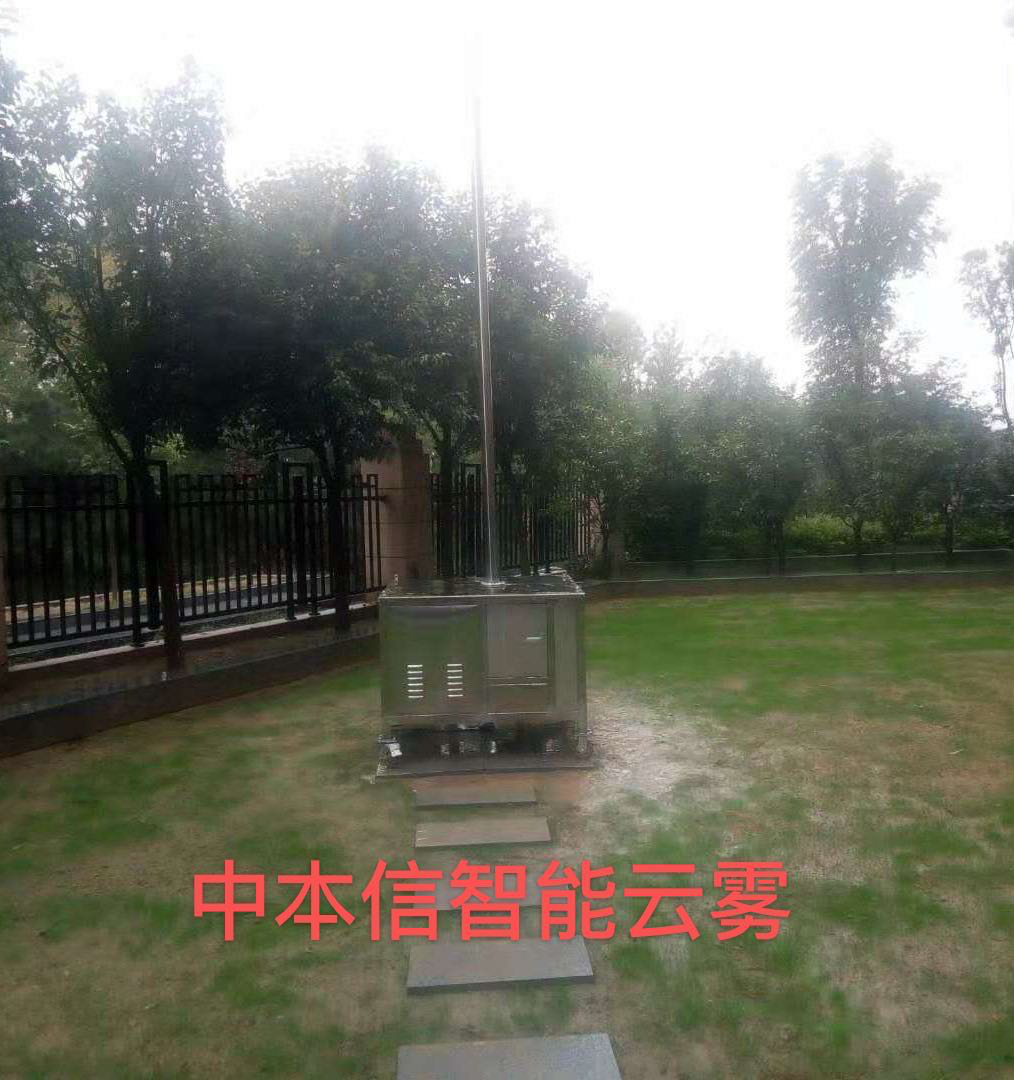

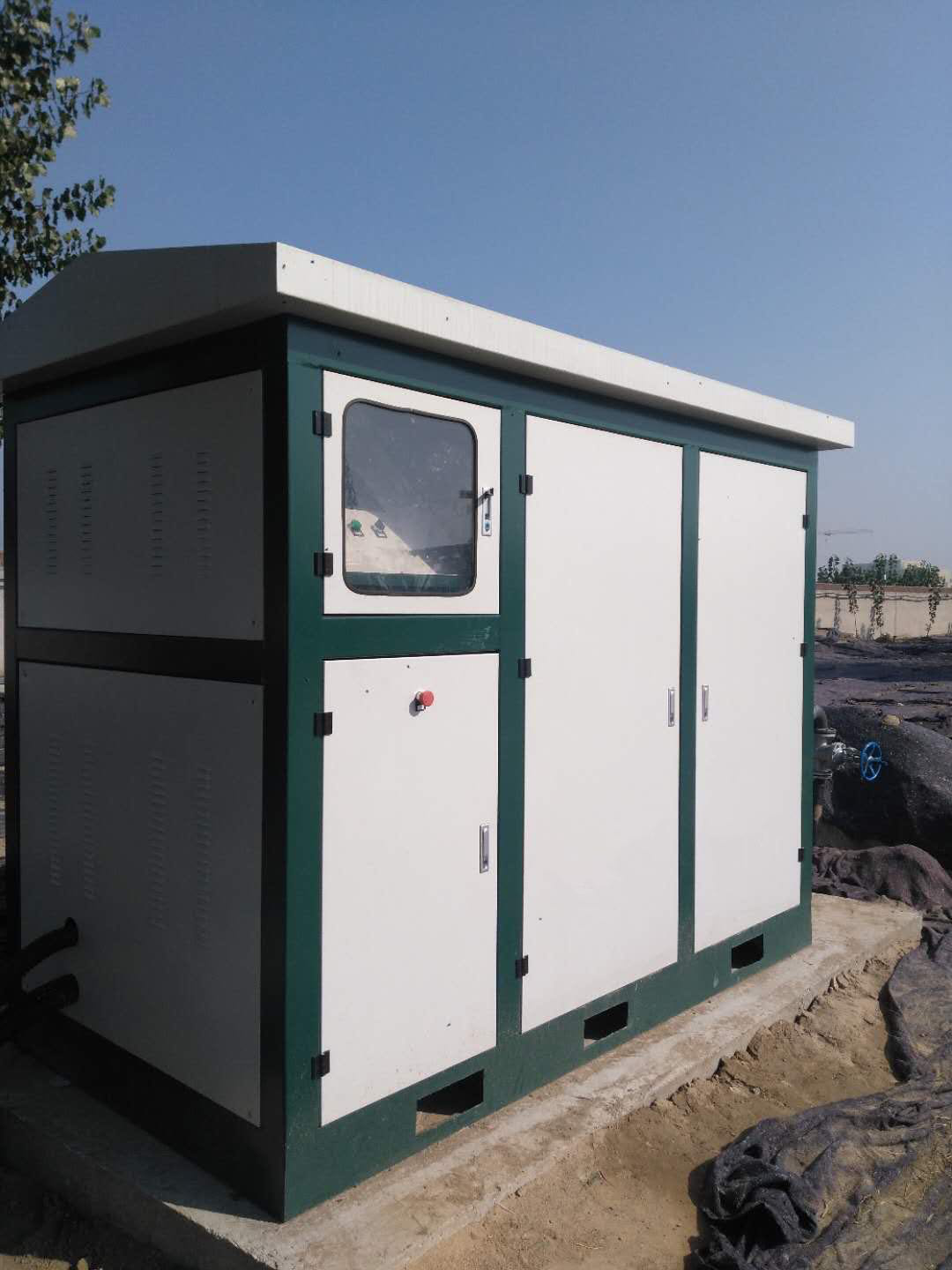

2.1主機系統
集供水系統、電氣系統和控制系統為一體。
集成各種傳感器、閥體、儀表等。其中電控系統集合了PLC、變頻器、保護電路、繼電器以及與它們相關的元器件。
為用戶提供自動、手動、手機遠程等多種操作模式，在自動操作模式時，可自動接收遠程觸發信號啟動或停止噴霧、灑；在手動模式，操作人員可以按壓操作按鈕啟動或停止噴霧。
其可以把系統中的水壓、 水流量、噴霧周期和泄水時間進行控制、調整及設定，保證系統的最佳工作狀態。
可以接收現場設備發送的各種信號，如：粉塵儀、皮帶運行信號、皮帶料流信號、雷達到位信號等。經過系統PLC的邏輯運算控制輸出，實現噴霧抑塵系統的工作。
其采用噴塑或不銹鋼箱體，較高的防護等級，室外室內均可使用。
主機參數
|
序號 |
參數項目 |
參數指標 |
|
1 |
型號 |
ZBX YW AI-16-1 |
|
2 |
最大射程/有效射程D（m） |
50/24M |
|
3 |
有效覆蓋面積（m2） |
5000（m2） |
|
4 |
總功率（kW） |
7-75KW |
|
5 |
供電電源 |
接駁AC380V |
|
6 |
耗水量（L/MIN）/站 |
約30（L/MIN）/站 |
|
7 |
分站噴頭數量（個） |
現場定 |
|
8 |
水霧顆粒直徑（μm） |
10-150（μm） |
|
9 |
水平旋轉角度（電動） |
180、360° |
|
10 |
控制方式 |
遙控/自動/遠程、智能互聯擴展 |
|
11 |
防護等級（電機） |
IP 55 |
|
12 |
使用環境溫度（℃） |
-5/50℃ |
|
13 |
水管接口形式與口徑 |
DN 50、80、100 速接或法蘭 |
|
14 |
自重 |
2T |
|
15 |
外形尺寸 |
約(L2600×W1400×H2300)MM |
|
16 |
配套高壓泵型號，參數 |
CDL/SDL |
|
17 |
配套控制裝置（含變頻器、PLC、自動保護）型號，參數 |
變頻器、西門子PLC |
|
18 |
遙控器 |
YD-100SL |
|
19 |
水進/出口 |
多路/DN50、25 |
|
20 |
總量（臺） |
1套主控/6套分控 |
|
21 |
形式 |
固定分布式 |
|
22 |
水泵（不銹鋼輕型多級） |
NYP 南元泵業 |
|
22 |
泵前壓力Mpa |
0.3 |
|
23 |
泵后工作壓力Mpa |
2.5-4 |

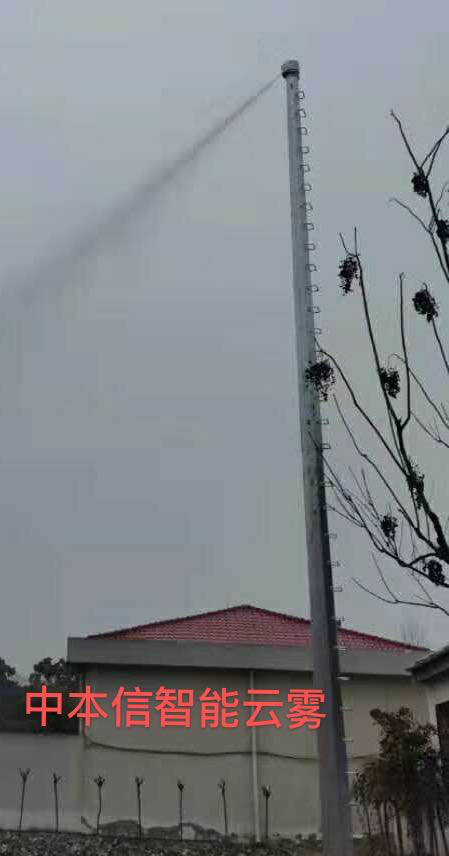

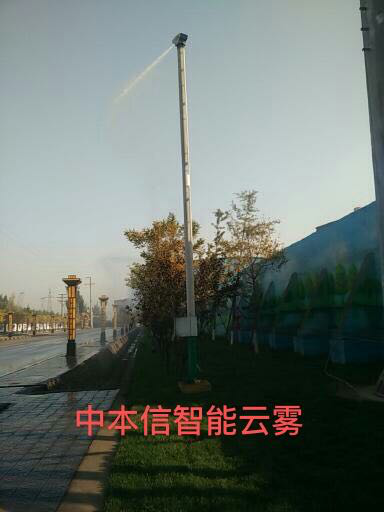

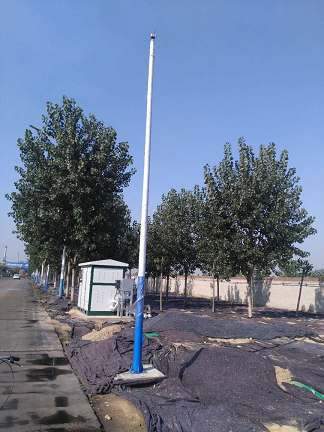

3、AI智能云霧霧化分站

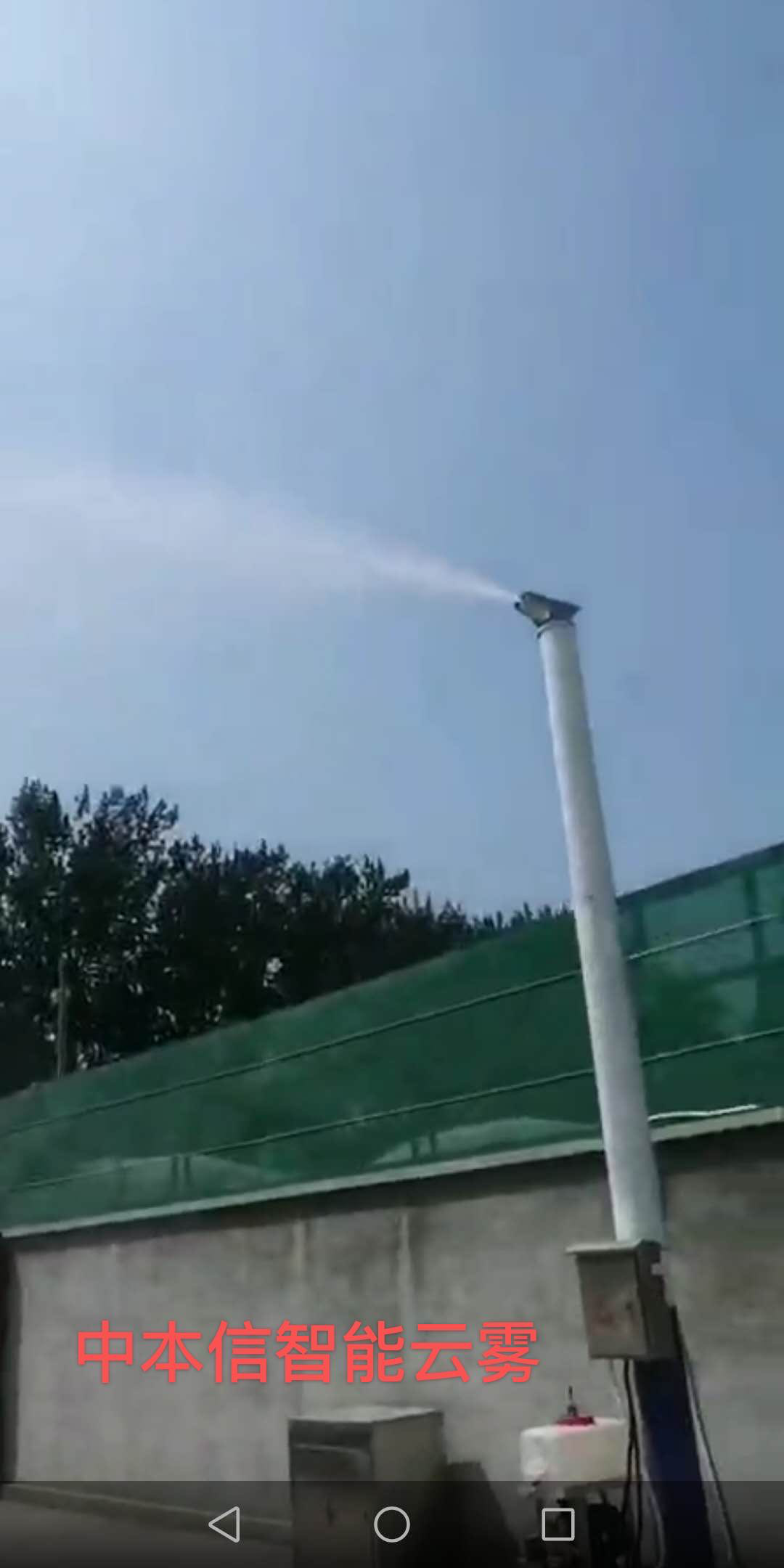

AI智能云霧霧化分站，是云霧系統的終端執行單元，集成了鍍鋅或烤漆高強度立桿，不銹鋼噴頭、不銹鋼旋轉底座，高壓分水管道、高壓閥門等。
二、烤漆、鍍鋅立桿
熱鍍鋅后烤漆平整光滑，均勻連續，無出現露底、脫落、起泡等現象。
漆膜顏色無明顯色差。漆膜附著力劃格法100%無脫落。漆膜硬度：HB鉛筆。
立桿應參數：
1、高6 8 10米：
材質：碳鋼鍍鋅
高度：10米
壁厚：5mm
重量：約150KG
地腳連接方式：法蘭 螺栓
2、高20 25米：
材質：碳鋼鍍鋅
高度：20 25米
壁厚：7mm
重量：約950KG
地腳連接方式：法蘭 螺栓
3、高35米：
材質：碳鋼鍍鋅
高度：35米
壁厚：8mm
重量：約1500KG
地腳連接方式：法蘭 螺栓
4、防雷接地設計
本項目8米高度立桿遵守《建筑防雷設計規范》GB50057的規定和要求。
立桿及起接地裝置與周邊裝置間距離不小于3米，
立桿頂部設避雷針，高度不低于1米。
避雷針不對噴頭噴霧造成影響，從而使除塵效果下降。

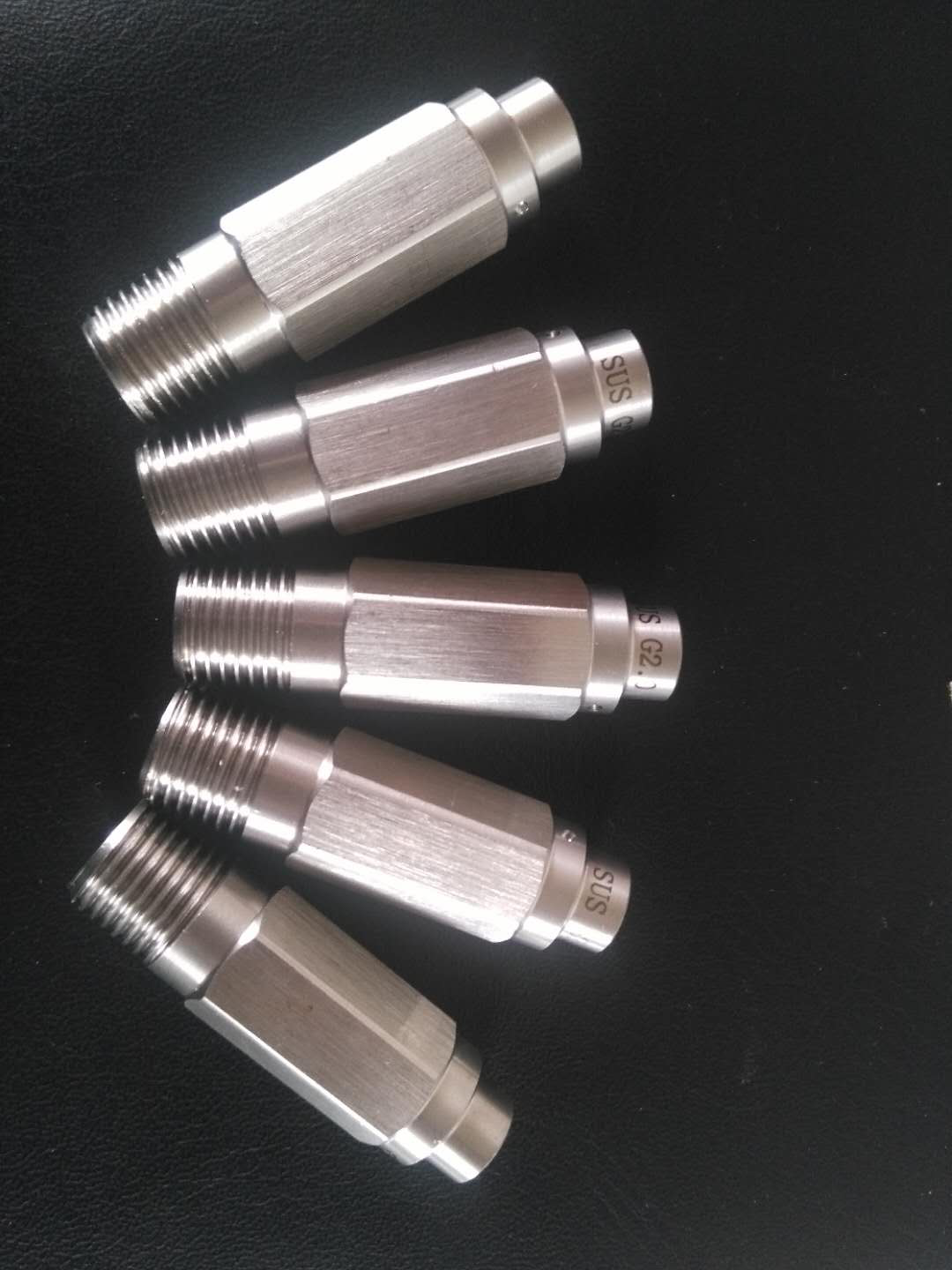

三、中本信云霧噴嘴
具有獨特設計的不銹鋼噴嘴：
中本信云霧噴嘴,選用進口技術的高性能，其技術先進、成熟、可靠，產品質量?jī)?yōu)良、各項能耗指標均處于國際領先水平，并能滿足大氣抑塵噴灑作業各方面的要求。具有以下主要特點：
1、 射程遠，噴灑均勻
其體內獨特的膛線設計，使噴嘴的射程更遠、更均勻，噴灑噴嘴的在0.6－30Mpa的工作壓力下，噴槍射程可達數十米；噴灑均勻，更近完美的無“燈下黑”設計。其射程在0米處至最遠半徑內幾無噴灑死角，在噴灑場地形成“下小雨霧”的效果；
2、材質工藝優良,使用壽命更長
整套噴嘴為耐腐蝕SUS不銹鋼棒材加工而成，水霧顆粒在100微米以下具備自凈功能。獨特的噴嘴的結構更堅固；工作穩定性更好； 防腐性能好；外觀造型美觀；壽命長并免維護；
四、專用連接管線、電伴熱系統
AI智能云霧系統采用鋼編橡膠管道，業界獨特的自動泄水功能，冬季更省心。在裸露在外的部分采用電伴熱加電伴熱系統。
電伴熱系統分布在系統的關鍵部位，當環境溫度低于+5℃時啟動。
當溫度低于5℃時，為防止冬季管道凍結，對上述敷設的管道等采用電加熱系統，外面再包裹保溫性能好的保溫材料。伴熱帶采用220V/50Hz，自限溫。

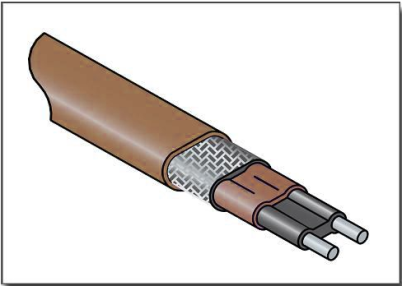

電伴熱帶分為恒功率（適用于功率需要較大、溫度較高的加熱場合）和自控溫電伴熱帶（能隨被加熱體系的溫度變化自動調節輸出功率，自動限制加熱的溫度）兩種。根據實際情況擬選用自控溫電伴熱帶。自控溫電伴熱帶是一種電熱功率隨系統溫度自調的帶狀限溫伴熱器。即電纜本身具有自動限溫，并隨著被加熱體系的溫度變化能自動調整發熱功率的功能，以保證工作體系始終穩定在設定的最佳操作溫區正常運行。 AC220V伴熱帶（自控溫電伴熱帶）技術指標：
1、工作電壓：AC220V；
2、標準顏色：黑色、灰色、棕色；
3、溫度范圍：最高維持溫度65℃；最高表面溫度：70℃±5℃；最高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴135℃ ；含氟聚烯烴180℃、全氟材料205℃；
4、施工溫度：最低：-60℃；
5、熱穩定性：由10℃至99℃間來回循環300次后，電伴熱帶發熱量維持在90%以上；
6、彎曲半徑：20℃室溫時為25.4mm；-30℃低溫時為35．0mm；
7、絕緣電阻：伴熱帶長度100m，環境溫度75℃時，用2，500VDC搖表?yè)u試1分鐘,絕緣電阻(導經與屏蔽間)最小值為1200MΩ
